固相传感器，用于监测交流电输入的变化, 转换0-5V, 0-10V或者4-20mA 直流输出到 PLC.
技术数据:
工作温度-30到+70 °C . 工作湿度0-95%无冷凝, 自熄性材料ABS (Cycolac 94V-0), 高度x宽度x厚度70x89x28 mm , 输入范围0-10A,20A,50A,100A,150A,200A,Hz 40-Hz100 ,线性10%-100%,精确度+/- 1%,重复性100%.最大值过载200%.输出 5V, 10V是无源设计,4-20mA需要24V DC电源. 最大值泄漏电流< 1mA, 耐电压测试 2000V..
CE,CSA,UL,Rohs认证
安装:

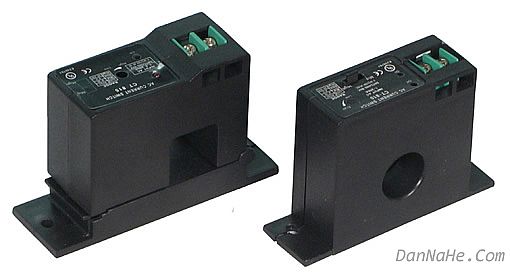

可以选择 固定孔 或者 钳形开口类型
接线图:
注意:
所有的电流传感器,开关仅仅为供给信号而设计, 并没有为人体触电而带有安全保护功能, 应该由持有有效电工操作证的安装人员执行安装
定购选择资料:
| Model型号 | input range 输入范围AC | accuracy精确度 | output 输出类型DC |
| GCS521-SD-5V | 0- 10A 20A 50A | 1% | 0- 5V |
| GCS2151-SD-5V | 0-100A,150A,200A | 1% | 0-5V |
| GCS521-SP-5V | 0-10A 20A 50A | 1% | 0-5V |
| GCS2151-SP-5V | 0-100A 150A 200A | 1% | 0-5V |
| GCS521-SD-10V | 0-10A 20A 50A | 1% | 0-10V |
| GCS2151-SD-10V | 100A 150A 200A | 1% | 0-10V |
| GCS521-SP-10V | 0-10A 20A 50A | 1% | 0-10V |
| GCS2151-SP-10V | 100A 150A 200A | 1% | 0-10V |
| GCS521-SD-420E | 0-10A 20A 50A | 1% | 4-20mA |
| GCS2151-SD-420E | 100A 150A 200A | 1% | 4-20mA |
| GCS521-SP-420E | 0-10A 20A 50A | 1% | 4-20mA |
| GCS2151-SP-420E | 100A 150A 200A | 1% | 4-20mA |
| GCS521-SD-420T | 0-10A 20A 50A | 1% | 4-20mA RMS |
| GCS2151-SD-420T | 100A 150A 200A | 1% | 4-20mA RMS |
| GCS521-SP-420T | 0-10A 20A 50A | 1% | 4-20mA RMS |
| GCS2151-SP-420T | 100A 150A 200A | 1% | 4-20mA RMS |
| SD=solid core SP=split core | |||
